在电子装备制造、航空航天、通信设备等领域，绝缘耐压性能是保障电子产品安全稳定运行的核心指标。
绝缘电阻不足、耐压失效易引发漏电、短路、击穿等故障，直接影响产品寿命与使用安全。
传统人工检测效率低、精度差、风险高，已无法满足工业化批量生产需求，自动化绝缘耐压检测系统成为行业主流解决方案。
一、绝缘耐压检测的核心原理
绝缘耐压检测的本质，是在被测对象的两个独立导电点位之间施加规定直流高压，通过高精度采样电路测量漏电流，再依据欧姆定律计算出两点间的绝缘电阻值，以此判断绝缘性能是否达标。
工业级检测需满足三大关键要求：高压输出稳定可控、微弱信号精准采集、测试过程自动化无干扰。
同时需配备短路保护、高压隔离、放电安全等机制，避免损伤被测产品与检测设备。
【绝缘耐压检测核心原理示意图】
二、PCB板飞针式自动化绝缘检测方案
PCB作为电子设备的核心载体，线路密集、点位分散，需高精度空间定位完成全板检测，飞针机械臂+电桥采样是最优技术路径。
1. 系统整体架构
系统由双机械臂执行机构、程控高压电源、电桥采样模块、程控放大器、RK3588主控制器、服务器、视觉对准与自动调平单元组成，实现全流程无人化检测。
2. 关键技术与硬件配置
- 高精度飞针定位：EPSON机械臂，重复定位精度0.02毫米，适配多规格PCB
- 高压激励与采样：0–3200V可调高压，24位A/D转换，测量精度极高
- 精度保障：自动调平、视觉对准、温湿度环境补偿
- 智能控制：RK3588主控，Linux系统，数据自动存储上传

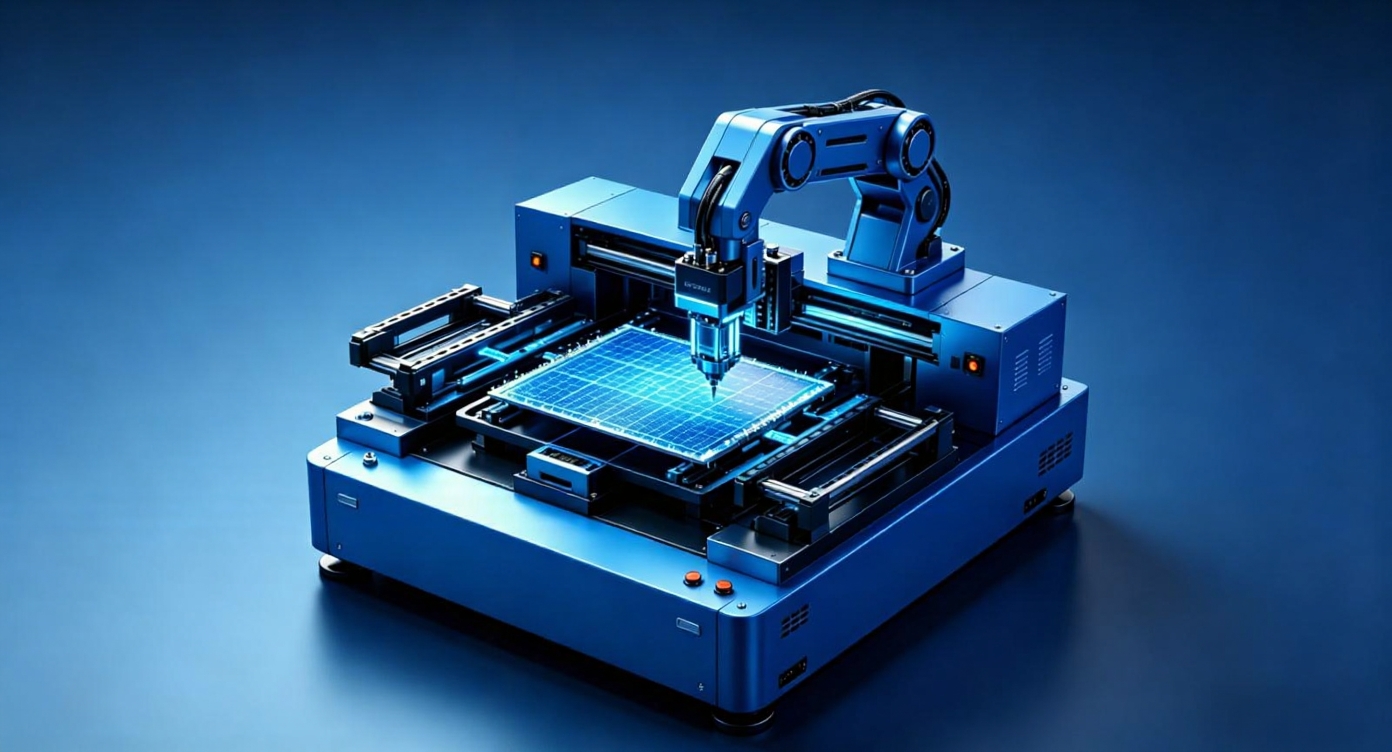

【PCB飞针式绝缘检测设备实物图/结构图】
3. 检测流程
服务器提取测试参数生成服务表下发控制器→机械臂自动定位探针→系统加压采样→计算绝缘电阻→判定结果并上传，全程自动化完成。
三、产品级连接器继电器阵列绝缘检测方案
多芯航空插头、工业连接器等产品，芯数多、接线固定，无需机械移动，继电器阵列矩阵切换是高效低成本的检测方案。
1. 系统核心架构
系统由控制器、继电器阵列、译码驱动模块、程控电源、隔离采样电路、服务器组成，通过电子开关切换实现任意两芯快速测试。
2. 关键技术与硬件配置
- 继电器矩阵：2000V DC耐压，12×13矩阵，支持156个测试点位
- 安全抗干扰：光耦隔离、高低压分离、前置隔离放大
- 控制单元：RK3588+STC单片机，稳定扩展测试接口

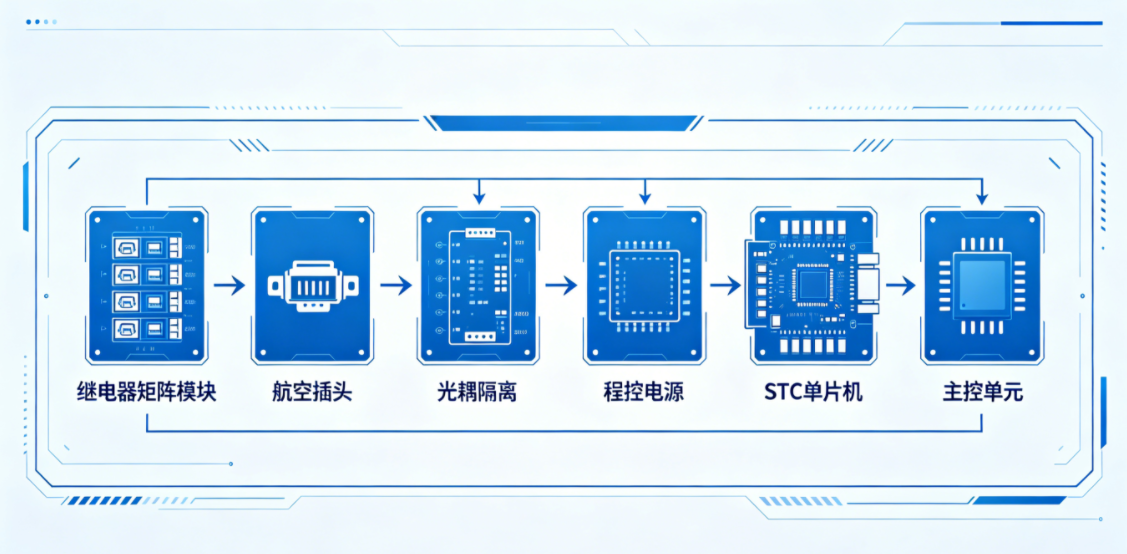

【多芯连接器绝缘检测系统/继电器矩阵模块图】
四、两类方案对比与适用场景
|
|
|
|
|
|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
五、工程化价值与应用
两类检测系统均采用工业级设计，可适应-40℃–85℃严苛工作环境。PCB检测系统研发周期3个月，投入约22万元；连接器检测系统周期2个月，投入约20万元。
自动化绝缘耐压检测系统大幅提升检测效率、保证测量精度、规避高压操作风险，是电子制造、航空航天、轨道交通等高端领域质量管控的核心装备。

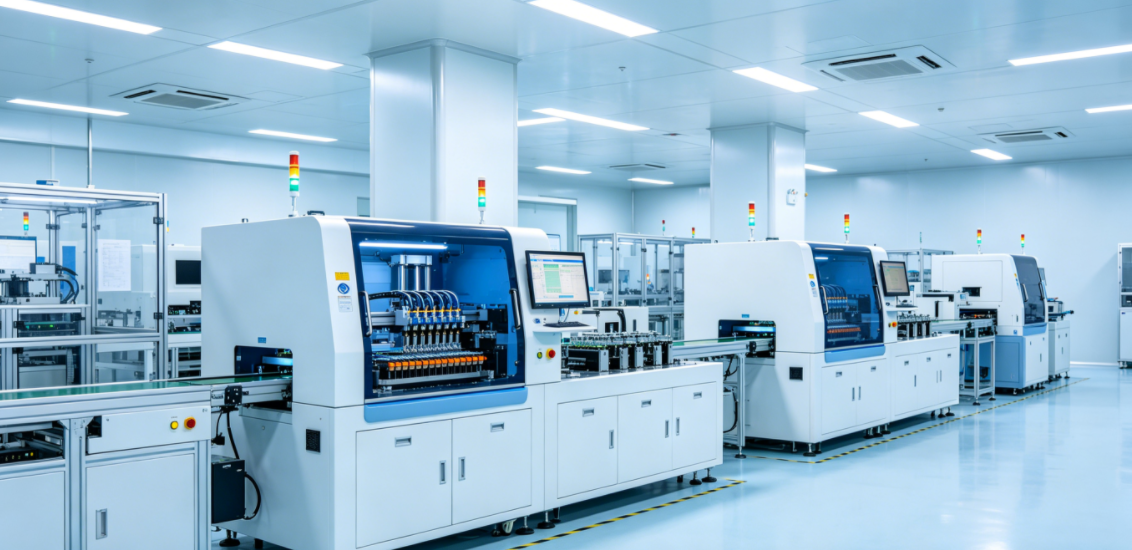

【自动化绝缘检测系统工业应用场景图】
