最小二乘法深度解读：硬件研发中的”校准神器”，国产算法突破助力精密测量

发布日期：2026-03-02浏览次数：215 次

数学工具 | 精密校准 | 国产突破

在硬件研发中，从传感器校准到信号处理，从参数估计到误差分析，最小二乘法始终是工程师手中最强大的数学工具之一。

今天，我们带您深入理解这一经典算法，并揭秘国产硬件如何借助它实现精度飞跃！

什么是最小二乘法？”最佳拟合”的数学艺术

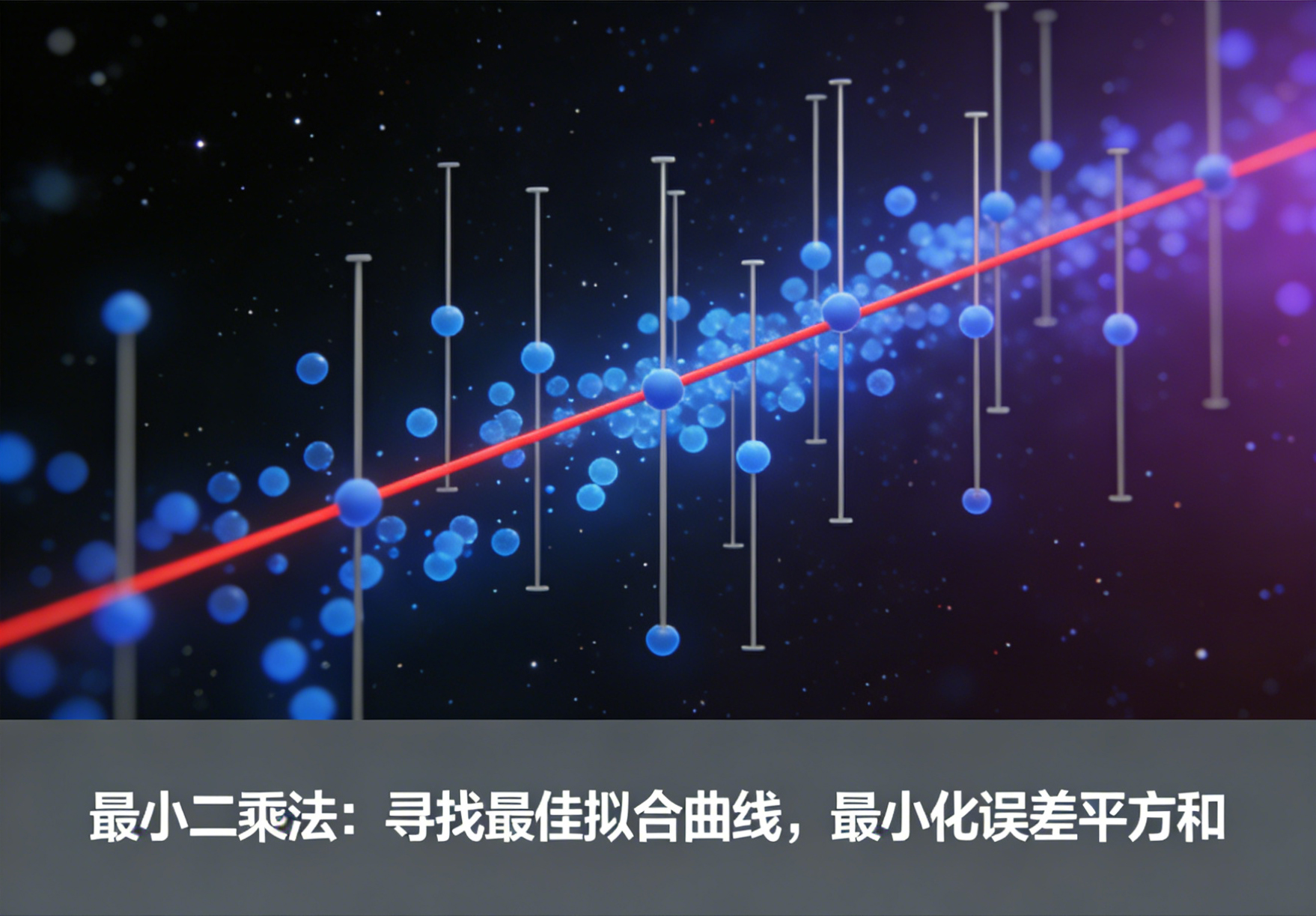

最小二乘法是一种数学优化技术，它通过最小化误差的平方和来寻找数据的最佳函数匹配。简单来说，就是在散点中画出一条线（或曲线），让所有点到这条线的距离（误差）的平方和最小。

这种方法最早由高斯在19世纪提出，如今已成为科学研究和工程实践中应用最广泛的数据拟合工具。在硬件研发中，它无处不在——从校准温度传感器到分析电路噪声，从拟合ADC特性曲线到预测器件老化趋势。

我们的研发团队基于最小二乘法开发了自适应校准算法，成功应用于飞安级电流测量仪、多路视觉采集系统等产品，实现了与国际顶尖品牌媲美的测量精度。

📊 传感器校准

将ADC原始读数转换为精确物理量，通过最小二乘法拟合校准曲线，消除非线性误差，精度提升30%以上。

📈 信号处理

从噪声中提取有效信号，如微弱电流测量中的基线拟合、振动信号的趋势项去除，提高信噪比。

🔧 参数估计

通过测量数据反推电路元件参数，优化设计，例如估计电阻、电容、电感值，提高模型精度。

📉 误差分析

分析系统误差来源，建立误差模型进行补偿，提升长期稳定性，减少校准频次。

我们的研发团队不仅深入理解最小二乘法的数学本质，更针对硬件特点进行优化，开发出三大核心优势

⚡

在飞安级电流测量中，实时拟合温漂曲线，动态补偿，零点漂移降低至0.5 fA/°C以下。

📐

抗异常值干扰，在数据存在粗大误差时仍能稳定拟合，保证系统可靠性。

🔗

针对嵌入式平台优化，计算效率提升3倍，资源占用极低，适合实时系统。

这些技术已成功应用于华垓技术的多款产品，让国产硬件在精密测量领域与国际品牌同台竞技！
