通用测试工装：让电子部件测试告别“手工作坊”时代

📌 一、什么是通用测试工装？

通用测试工装，是一套可配置、可编程、模块化的自动化测试系统。

它能够对电子部件或组件进行功能、电气特性、通信链路等多维度测试，自动采集数据、判断合格与否、保存结果并上传数据库。

其核心价值：摆脱测试对人员的依赖，实现标准化、自动化、可追溯的批量检测。

🏗 二、系统总体架构：模块化组合，按需配置

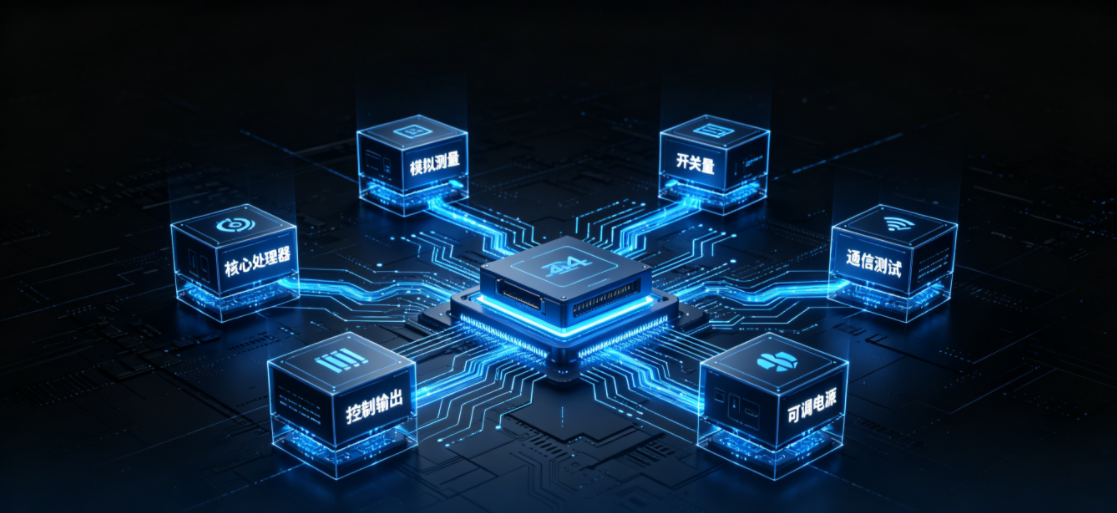

采用模块化设计，核心处理器统一协调，可灵活组合功能模块：

🧠 三、核心处理器：大脑与交互中心

采用STM32F4主控芯片，负责：解析触摸屏设定的测试流程、协调各前置模块、实时显示数值/曲线、数据存储至SD卡、联网上传、语音提示、摄像头扫码识别、微型打印输出等。

实现“扫码-放置工件-按启动”全自动。

📈 四、模拟信号测量：高精度、多通道、共模输入

STC32前置处理器，最多24路A/D，共模输入，程控增益放大器(PGA)自动量程，12位分辨率，含4路隔离放大器输入。

数据串口上传，缓存断点续传。

🔘 五、开关量测量：24路中断，边沿触发

STC32前置，每个GPIO可独立中断，支持3.3V/5V/12V/NPN/PNP输入，信号调理+施密特整形，RTC记录时间戳。

提供24路外部中断，实时响应按钮、继电器、传感器状态。

⏱ 六、脉冲与频率测量：计数器+中断，精准测频

自动增益放大→计数器累加→计算频率，支持电平中断测脉宽，最多8路定时/计数输入，适应编码器、PWM信号检测。

📡 七、通信链路测试：覆盖主流总线与无线协议

前置处理器STM32F103，串口与核心通讯。支持：

• SPI / I2C：发送固定包，回环验证
• RS232 / RS422 / RS485：接口芯片连接，数据包校验
• 以太网：W5500等，TCP/UDP回环
• 蓝牙 / WiFi / LoRa：模块配对，发送接收验证
• 其他总线(CAN/LIN/USB)可扩展

结果存入Flash缓冲区，汇总至核心处理器。

🎛 八、控制信号输出：驱动执行机构

后向处理器STC32，接收核心指令，定时输出：

GPIO→达林顿管→继电器/IGBT/MOS，驱动负载；

D/A或PWM输出可调电压；

可控制步进电机、电磁阀等，实现闭环自动化。

💾 九、程序下载与可调电源：一站式烧录供电

集成JTAG/SWD烧写模块，自动为被测芯片下载固件；

通过继电器阵列输出可调直流/交流电源；

小功率可用PWM控制。

从烧录到测试全程自动，无需人工插拔编程器。

🤖 十、机械卡具：电动滑台自动对位

采用电动滑台（步进电机+丝杆）精确定位测试点，配合视觉或限位开关自动下压探针，适合多测点、大批量产线，替代传统手工夹具。

📊 十一、软件与数据处理：从采集到追溯全流程

用户通过触摸屏设定测试点、测试内容、阈值、输出方式。

测试中实时判据，数据本地SD卡存储并上传数据库，语音播报+标签打印，实现全流程可追溯。
