自动化绝缘耐压检测技术：PCB与连接器产品的高精度测试方案

发布日期：2026-05-19浏览次数：231 次

在电子装备制造、航空航天、通信设备等领域，绝缘耐压性能是保障电子产品安全稳定运行的核心指标。

绝缘电阻不足、耐压失效易引发漏电、短路、击穿等故障，直接影响产品寿命与使用安全。

传统人工检测效率低、精度差、风险高，已无法满足工业化批量生产需求，自动化绝缘耐压检测系统成为行业主流解决方案。

绝缘耐压检测的本质，是在被测对象的两个独立导电点位之间施加规定直流高压，通过高精度采样电路测量漏电流，再依据欧姆定律计算出两点间的绝缘电阻值，以此判断绝缘性能是否达标。

工业级检测需满足三大关键要求：高压输出稳定可控、微弱信号精准采集、测试过程自动化无干扰。

同时需配备短路保护、高压隔离、放电安全等机制，避免损伤被测产品与检测设备。

【绝缘耐压检测核心原理示意图】

PCB作为电子设备的核心载体，线路密集、点位分散，需高精度空间定位完成全板检测，飞针机械臂+电桥采样是最优技术路径。

系统由双机械臂执行机构、程控高压电源、电桥采样模块、程控放大器、RK3588主控制器、服务器、视觉对准与自动调平单元组成，实现全流程无人化检测。

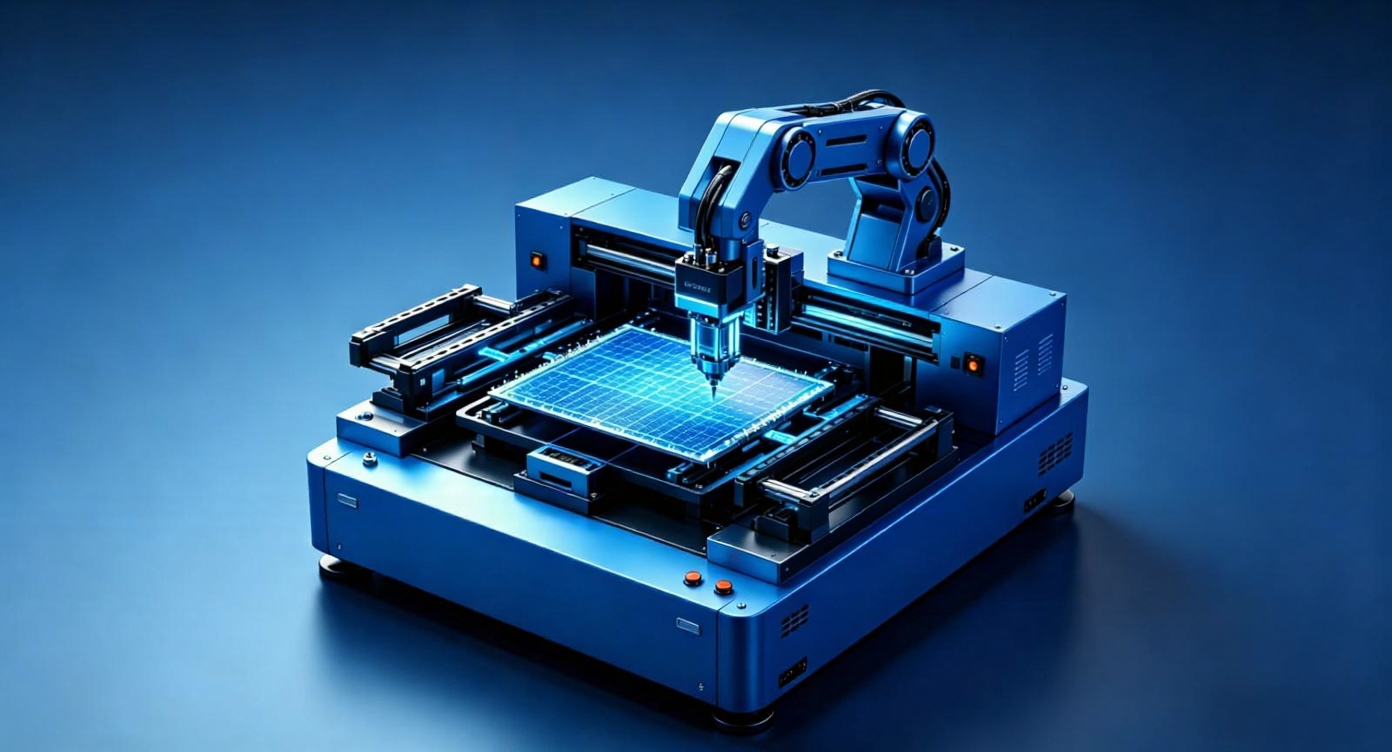

【PCB飞针式绝缘检测设备实物图/结构图】

服务器提取测试参数生成服务表下发控制器→机械臂自动定位探针→系统加压采样→计算绝缘电阻→判定结果并上传，全程自动化完成。

多芯航空插头、工业连接器等产品，芯数多、接线固定，无需机械移动，继电器阵列矩阵切换是高效低成本的检测方案。

系统由控制器、继电器阵列、译码驱动模块、程控电源、隔离采样电路、服务器组成，通过电子开关切换实现任意两芯快速测试。

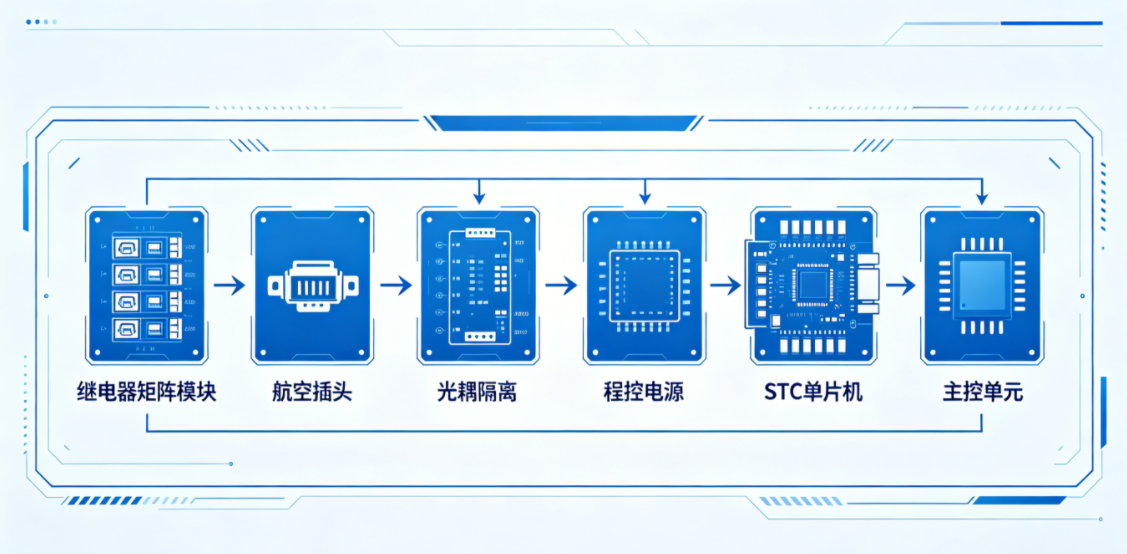

【多芯连接器绝缘检测系统/继电器矩阵模块图】

检测对象	技术方案	核心优势	适用场景
PCB板	飞针机械臂	定位精度高、耐压3200V	高密度PCB、小批量板卡
连接器	继电器阵列	无机械磨损、切换速度快	多芯航插、批量连接器

两类检测系统均采用工业级设计，可适应-40℃–85℃严苛工作环境。PCB检测系统研发周期3个月，投入约22万元；连接器检测系统周期2个月，投入约20万元。

自动化绝缘耐压检测系统大幅提升检测效率、保证测量精度、规避高压操作风险，是电子制造、航空航天、轨道交通等高端领域质量管控的核心装备。

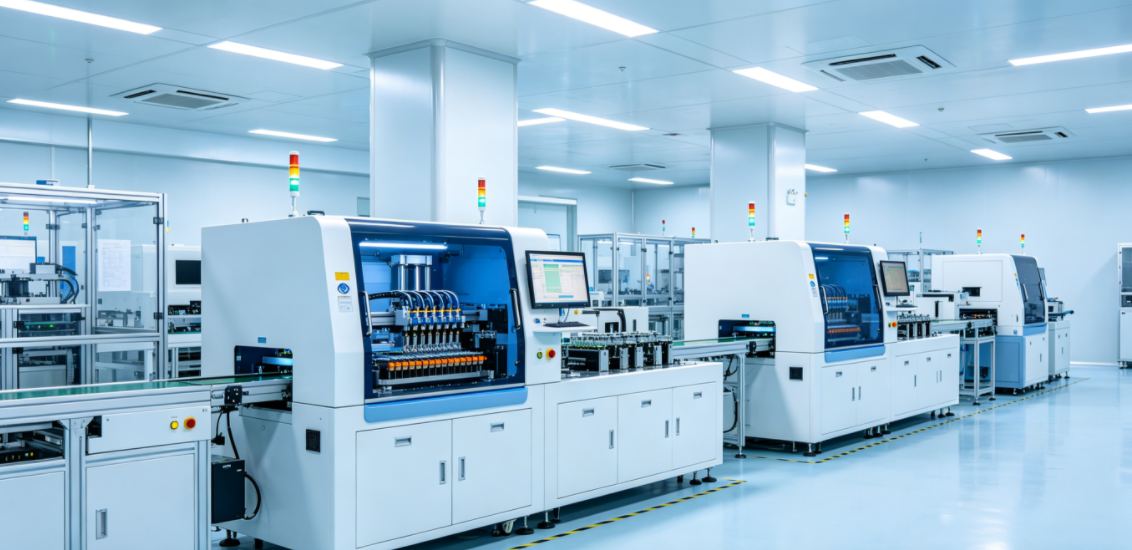

【自动化绝缘检测系统工业应用场景图】
