光纤传感器工作原理详解：
如何用光丈量世界？
光纤传感器的核心思想：将待测量（温度、应变、压力等）调制为光波的某一参数（强度、波长、相位、偏振态），通过光纤传输至解调端，最终反演出物理量。
本文将带您从物理底层到系统集成，彻底理解光纤传感器是如何工作的。
光纤由纤芯（折射率n1）和包层（折射率n2，n1>n2）构成。
当光从纤芯射向包层时，若入射角大于临界角θc = arcsin(n2/n1)，就会发生全反射，光被束缚在纤芯中向前传播。这就是光纤导光的基本原理。
光纤传感器利用这一特性，将传感区域设计在光纤的特定位置（如光栅、锥区、微弯结构），外界物理量改变纤芯或包层的有效折射率或几何尺寸，从而改变光的传播特性。
强度调制
微弯、透射、反射损耗
结构简单，易受光源波动影响
波长调制
FBG、FP腔
绝对测量，抗干扰强，最主流
相位调制
干涉型传感器
极高灵敏度，用于水听器、振动

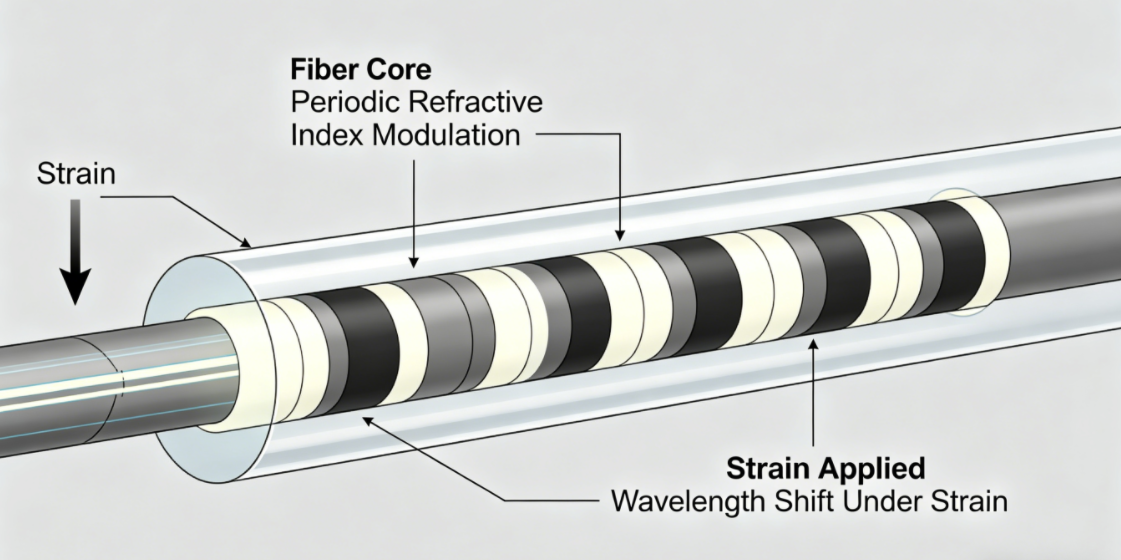

深度聚焦：光纤布拉格光栅（FBG）——波长调制的主力军
FBG通过紫外光在纤芯中写入周期性折射率调制，形成窄带反射滤光器。其中心波长λ_B = 2·n_eff·Λ（n_eff为有效折射率，Λ为光栅周期）。
当温度变化或应变作用时，n_eff和Λ均会发生改变，导致反射波长漂移。
测量波长漂移量即可精确获得温度或应变值。FBG具有波长编码、绝对测量、易于波分复用（一根光纤串接数十个不同波长的光栅）等优势，是光纤传感领域应用最广的技术。

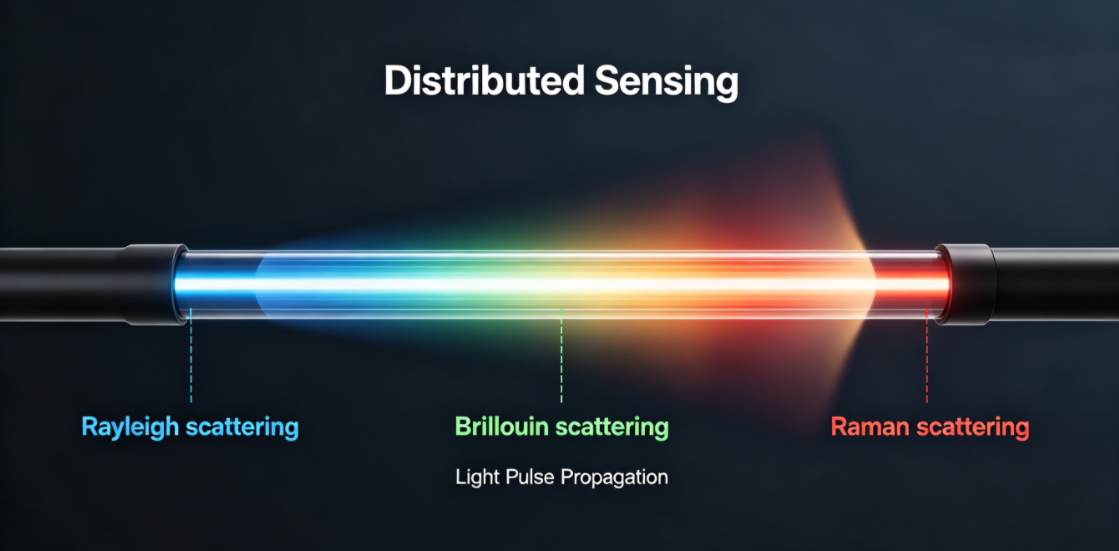

分布式光纤传感利用光纤中光的散射效应（瑞利散射、布里渊散射、拉曼散射）实现沿光纤全长的连续物理量测量。
以布里渊光时域反射仪（BOTDR）为例：向光纤注入脉冲光，背向布里渊散射光的频移与光纤的应变/温度成线性关系；通过测量散射光返回的时间，即可定位事件位置。
这种技术将整根光纤变成“传感器”，空间分辨率可达亚米级，测量距离数十公里，特别适用于管道、电缆、大坝的长距离监测。
🔧 传感系统组成：从光源到解调
光源： 宽带光源（SLED、ASE）或可调谐激光器，提供稳定光载波。
传感光纤： 单模或多模，特殊工艺写入光栅或保持散射特性。
光耦合器/环形器： 将入射光与返回光分离。
解调仪： 光谱分析、相位检测或时域分析，将光信号转换为电信号并计算物理量。
🔬 我们的技术：高精度解调与智能算法
基于对光纤传感原理的深度理解，我们采用扫频激光器＋参考光栅动态校准，波长分辨率达0.1pm，对应应变分辨率0.1με，温度分辨率0.05℃。
同时提供分布式光纤测温主机，基于拉曼OTDR原理，单通道最长10km，空间分辨率1m。
所有产品均支持远程配置与数据上云，助力工业物联网感知层建设。
🤝 应用实例： 某大型变压器绕组热点监测项目，我们沿绕组布设5个FBG温度传感器（耐受150℃高油温），通过荧光式解调仪实时监测热点温度。系统成功预警两次过温事件，避免变压器损坏，获用户高度评价。
